23GHz TX Up-Converter Mixer High Band

$136,00

SKU: 134

Only price2 left in stock!

2 w magazynie

Ceny nie zawierają kosztów dostawy !

Koszty dostawy – informacja

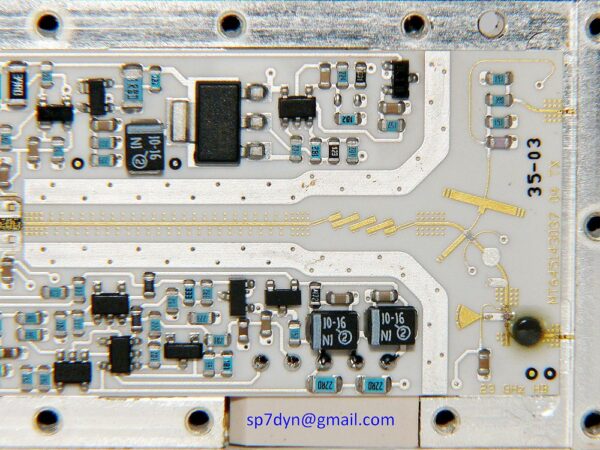

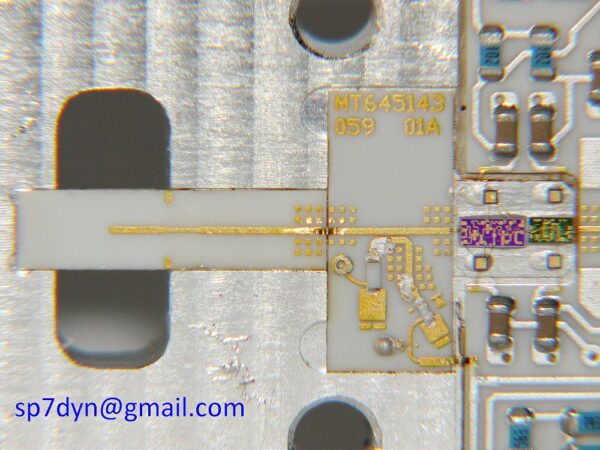

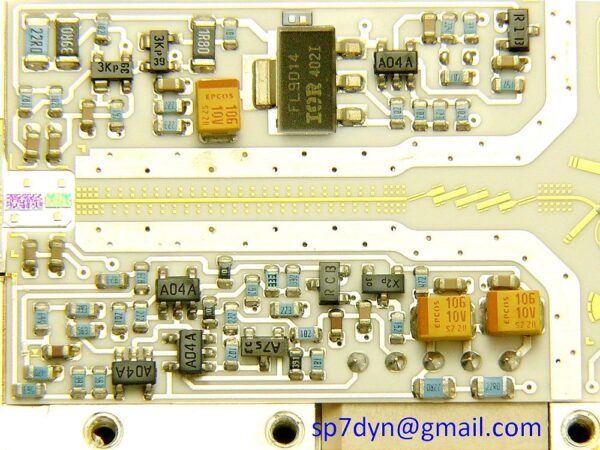

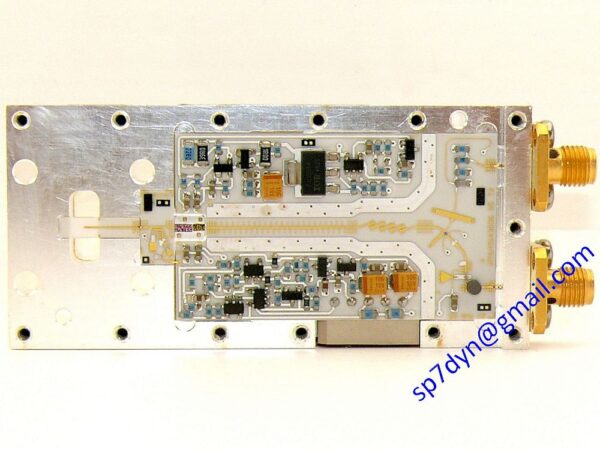

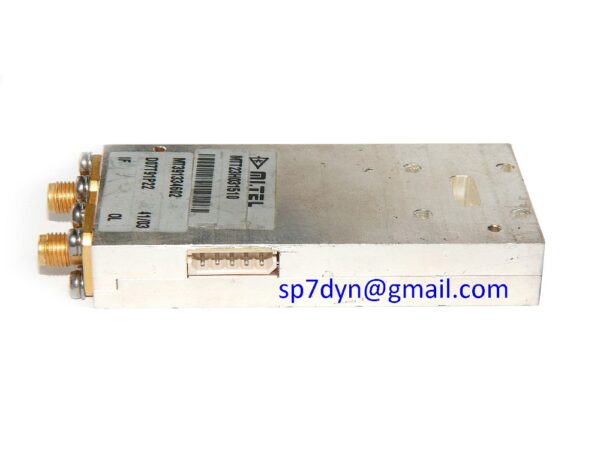

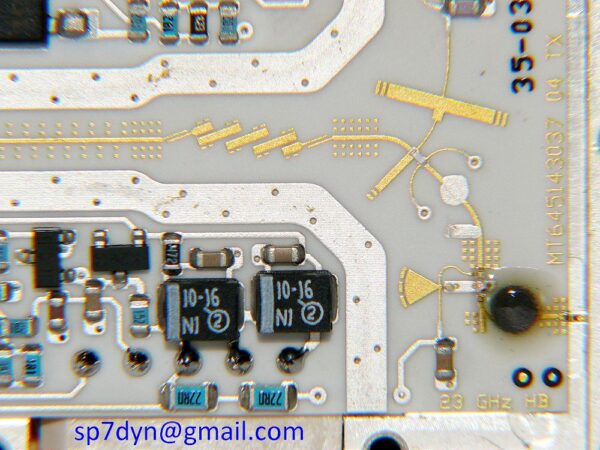

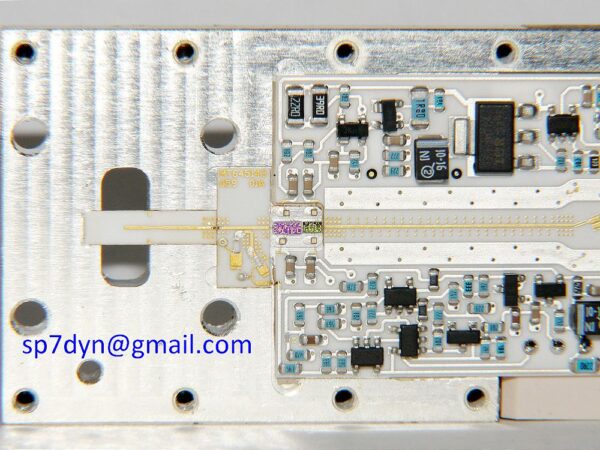

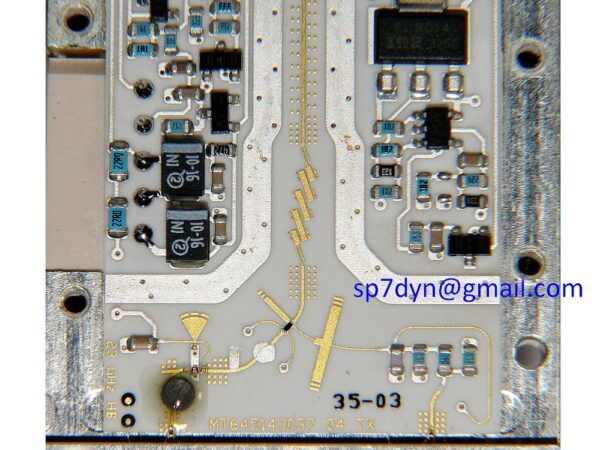

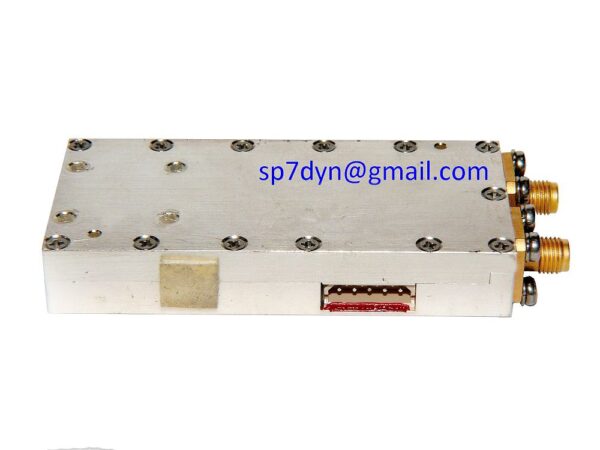

23GHz TX Up-Converter Mixer High Band
The device is tested and functions in
technical good condition – real photos.
The module was tested in the original
factory device only, is sold as is!

See also ———————— click here

Important note!

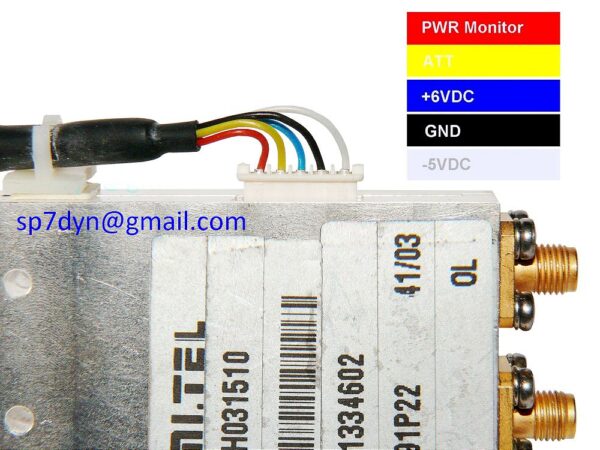

Keep the order of the supply voltages,
always first connect -5VDC then the others!
-
No cable with plug included!
-
Specifications:  No datasheet!

Frequency --------------- High Band of 23GHz

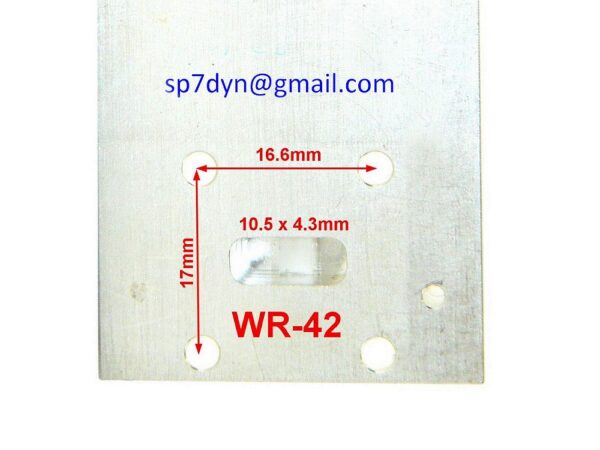

Waveguide Connectors ---- WR-42
Power output ------------ 20dBm (100mW)
Local oscillator input -- 11.800 to 12.800GHz
8 to 10dBm
IF input ---------------- 100 to 1200MHz
org.1.2GHz, level 0 to 10dBm
Control input ----------- 0 to +5VDC
Power supply ------------ +6.0VDC
Power supply ------------ -5.0VDC
Remember that it is always connected first!
Input connectors -------- SMA
-
Price is for 1 piece
Frequency

26GHz High Band

Waveguide Connectors

WR-42

Local oscillator input

11.800 to 12.800GHz (8 to 10dBm)

Power Output

20dBm (100mW)

Coax Connectors

SMA

Supply voltage

+6.0VDC
-5.0VDC Remember that it is always connected first!!

Condition

Converter is used, removed from the functioning device, Cosmetic Scratches and stains!The device is tested and functions in technical good condition – real photos. The converter is sold as is!
