24GHz Variable Attenuator Load 5 W 4798 NARDA

Call for Price

SKU: 150

On request, I can set any dB value!

24GHz Variable Attenuator Load 5 W
5,5 – 26,5 GHz 0.7-22dB 4798 NARDA

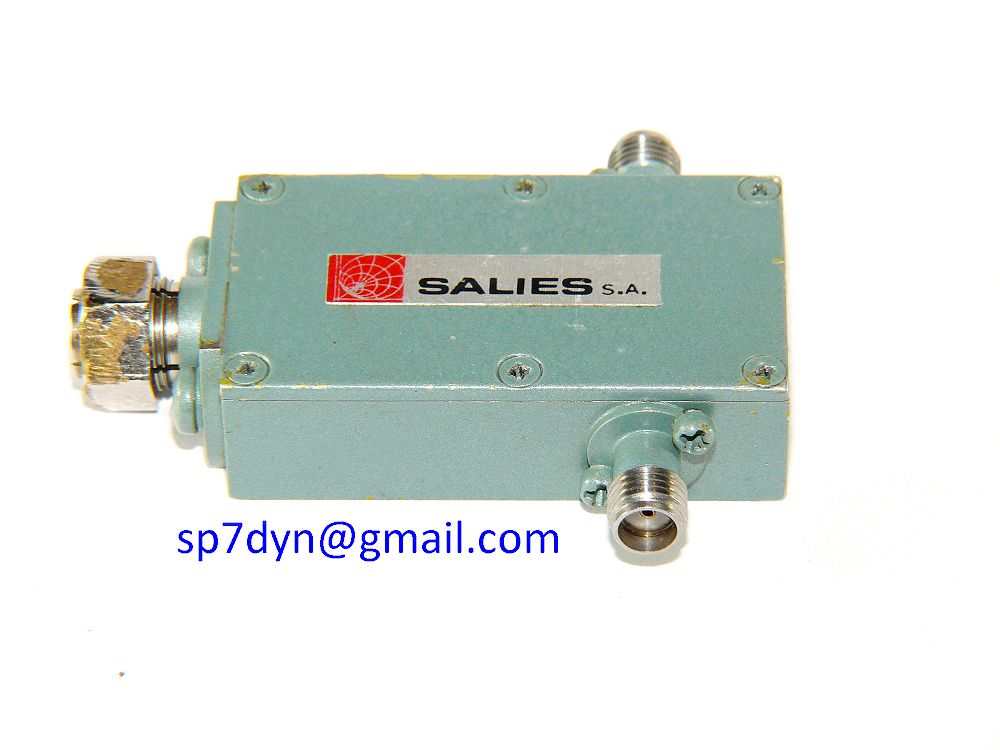

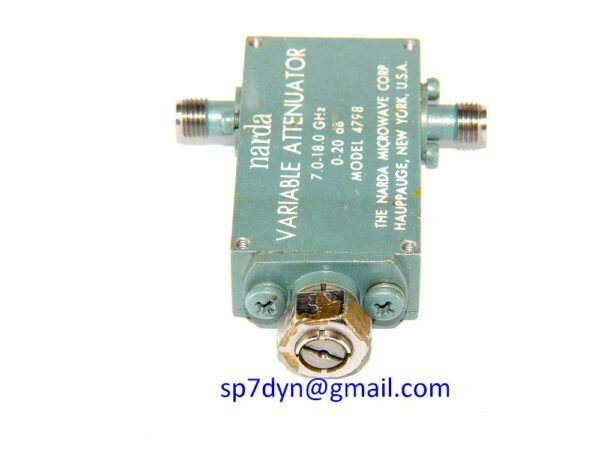

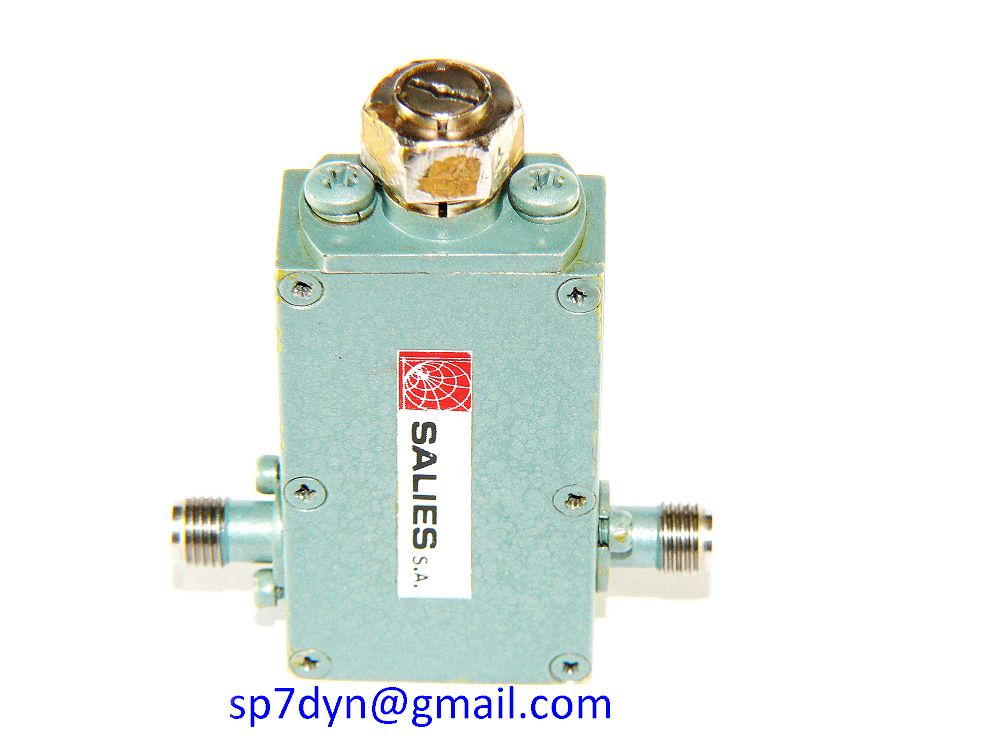

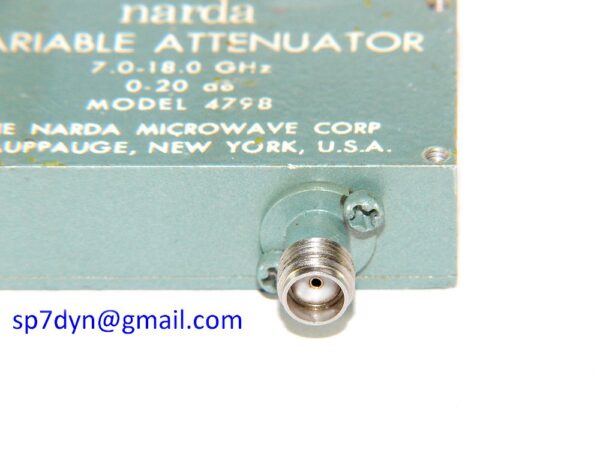

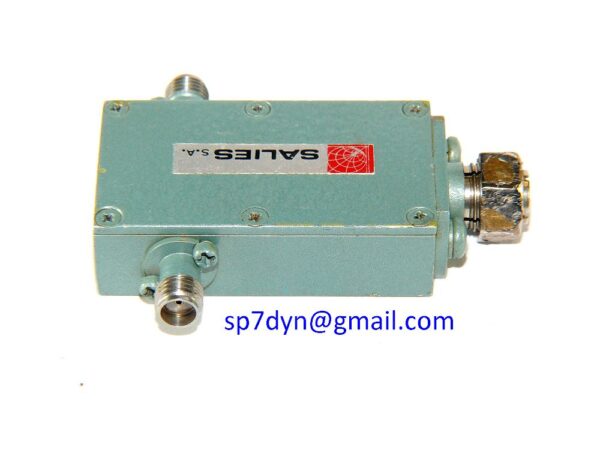

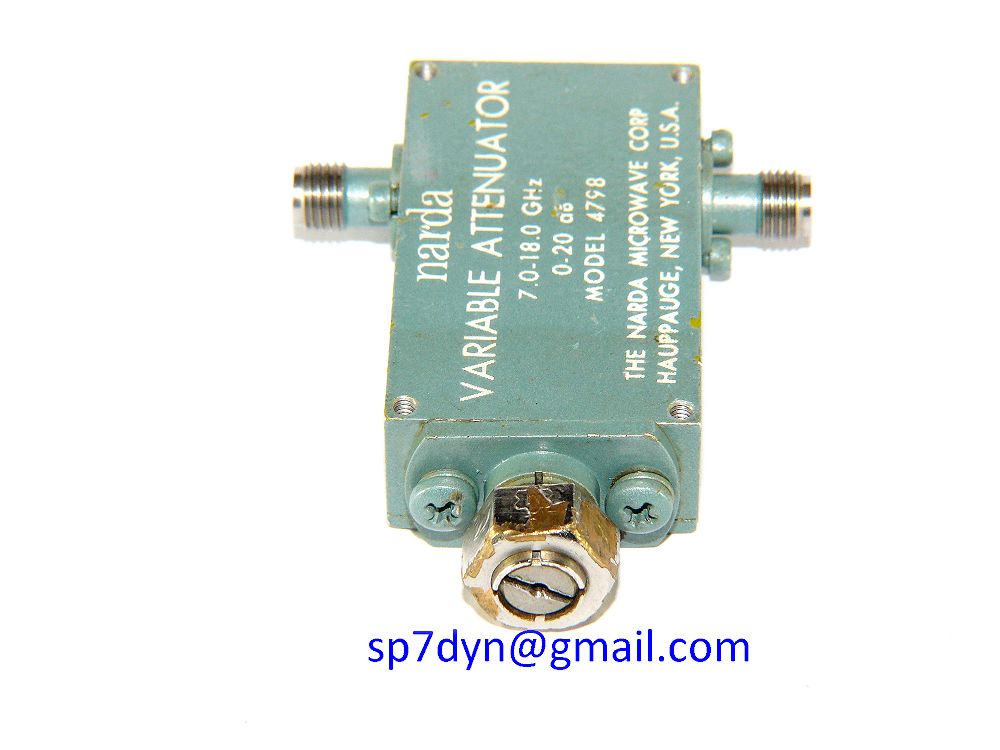

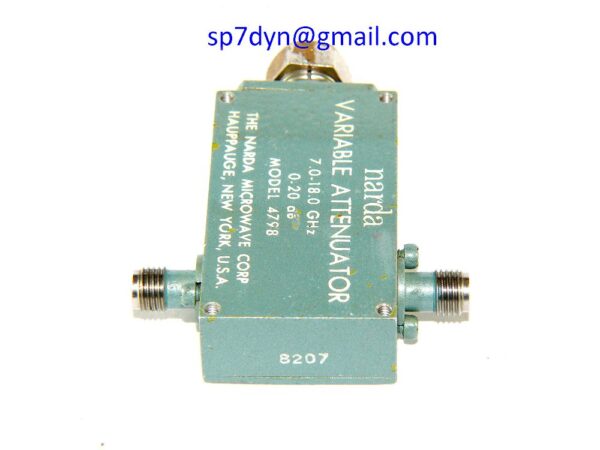

The device is tested (see measurements) and functions, in
technical good condition, cosmetic scratches – see real photos!

Attenuator – dummy load  is great for 5.8GHz, 10.36GHz and
24GHz(and all the other 5.5-26GHz) band – low VSWR see data -SN-03.

Attention!

The offered attenuators have been chosen and
selected (in my lab) among many items and can
be described by the following specyfications:

Manufacturer ------------- NARDA
Model -------------------- 4798
Connectors --------------- 2x SMA F
Frequency Range --- 5.5-26GHz SWR less than 1.4
Continuous power - 5W (10W-max 1min) Peak max 3KW
Power test --------------- 10.3GHz 10W 1min
Adj. Attenuations range -- 0.7 to 22dB
Impedance ---------------- 50 Ohms

Frequency Atten VSWR - Port1   Port2
-----------------------------------------------
5.80GHz    10dB        1.28    1.28   Typ. 1.25
5.80GHz    20dB        1.37    1.37   Typ. 1.33
10.36GHz   10dB        1.22    1.22   Typ. 1.20
10.36GHz   20dB        1.28    1.28   Typ. 1.25
24.05GHz   10dB        1.08    1.08   Typ. 1.06
24.05GHz   20dB        1.21    1.21   Typ. 1.19

At other frequencies the attenuation change!
-
Price for 1 piece
Model

4798

Frequency Range

5.5-26GHz SWR less than 1.4

Continuous power

5W (10W-max 1min) Peak max 3KW

Power test

10.3GHz 10W 1min

Adj. Attenuations range

0.7 to 22dB

Impedance

50 Ohms

Stan

The attenuators offered here have been chosen and selected
from among many items.The device is removed from the new device.
Cosmetic Scratches. Tested (see measurements)and functions
in technical good condition – see real photo!

Additional information

Attenuator – dummy load  is great for 5.8GHz, 10.36GHz and
24GHz(and all the other 5.5-26GHz) band – low VSWR see data -SN-01.
